TP9 : Autour de la "carte son" d'un PC : Traitement du signal avec logiciel

Ce TP se divise en 3 parties :

• Vérification du matériel
• Traitement du signal avec logiciel
• Mise au point d'une chaîne d'acquisition d'un signal acoustique

Le but de cette partie est l'analyse spectrale des fréquences du code DTMF (tonalité téléphonique) et la construction du sonogramme associé.
En TP le logiciel utilisé est Sound Forge, des copies d'écran de la procédure sont disponibles en cliquant sur ce lien.

Sound Forge est un logiciel payant, il existe des équivalents gratuits qui permettent de refaire le TP chez soi. La procédure est composée de plusieurs parties :

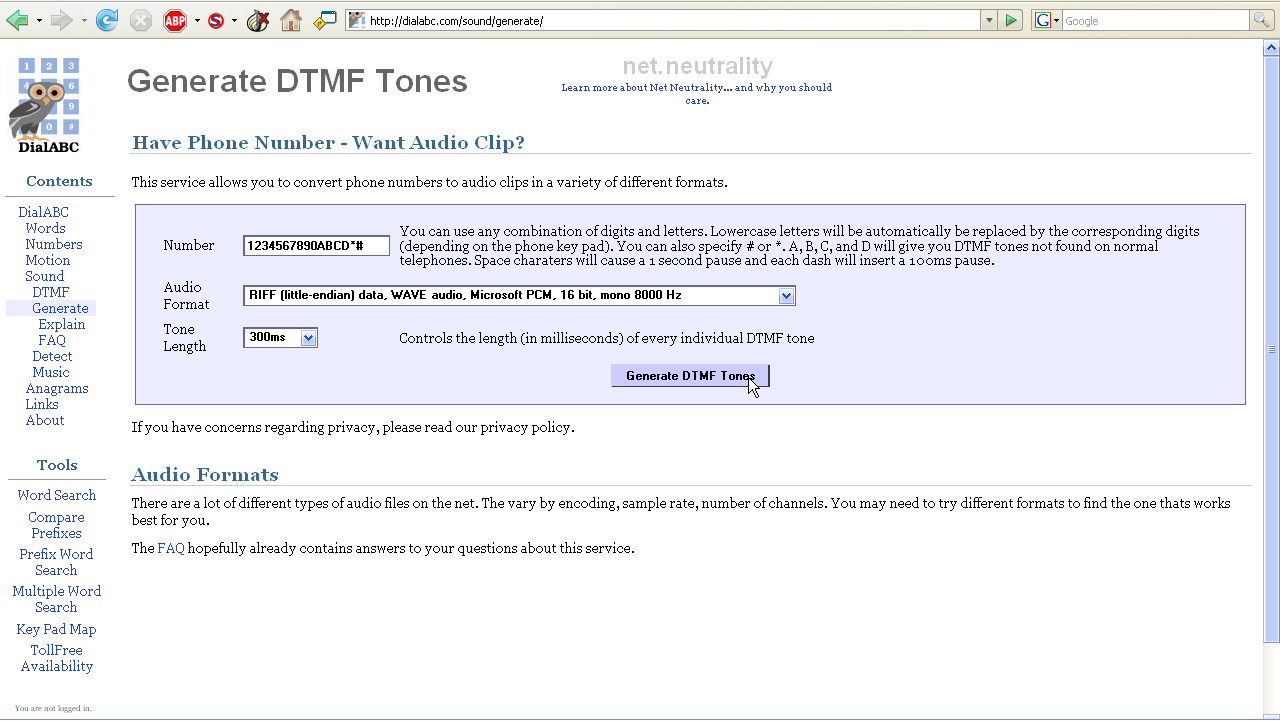

• Génération du fichier sonore des tonalités du code DTMF à partir du site http://dialabc.com/sound/generate/
  ou télécharger directement le fichier - Voir la copie d'écran

• Télécharger le logiciel Audacity sur le site http://audacity.sourceforge.net/download/

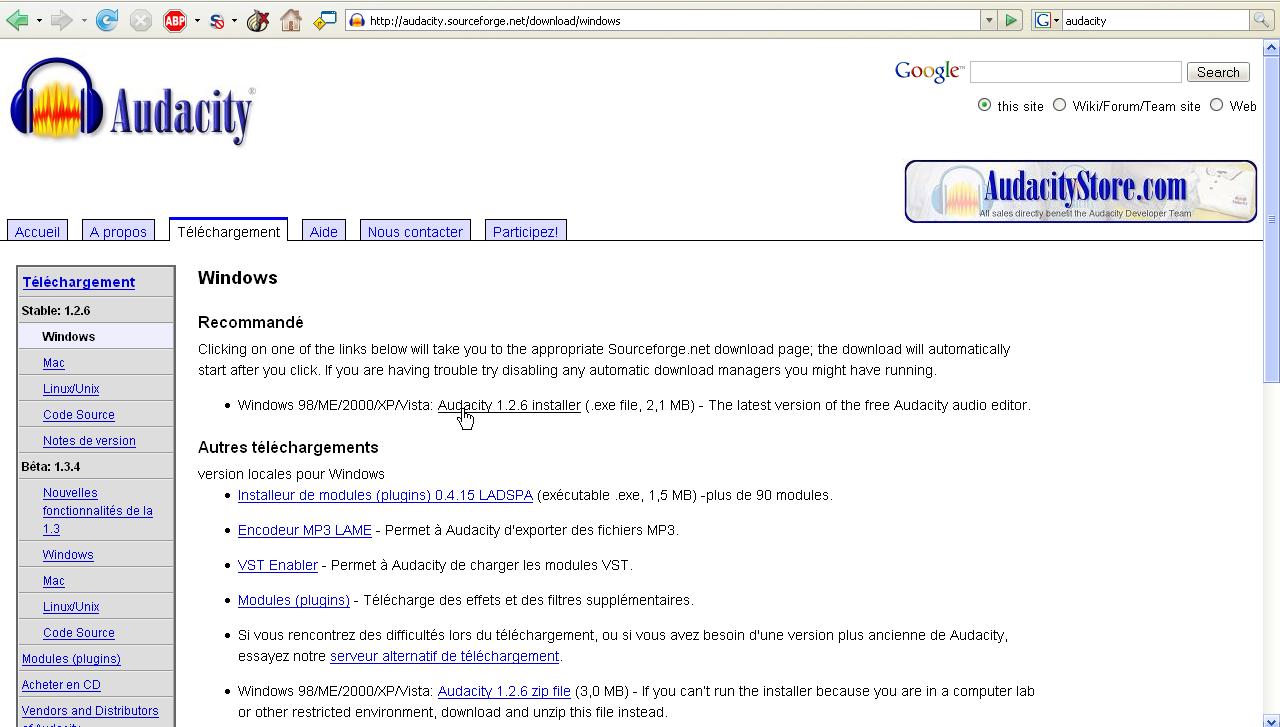

  ou télécharger directement la version 1.2.6 (Windows) - Voir la copie d'écran

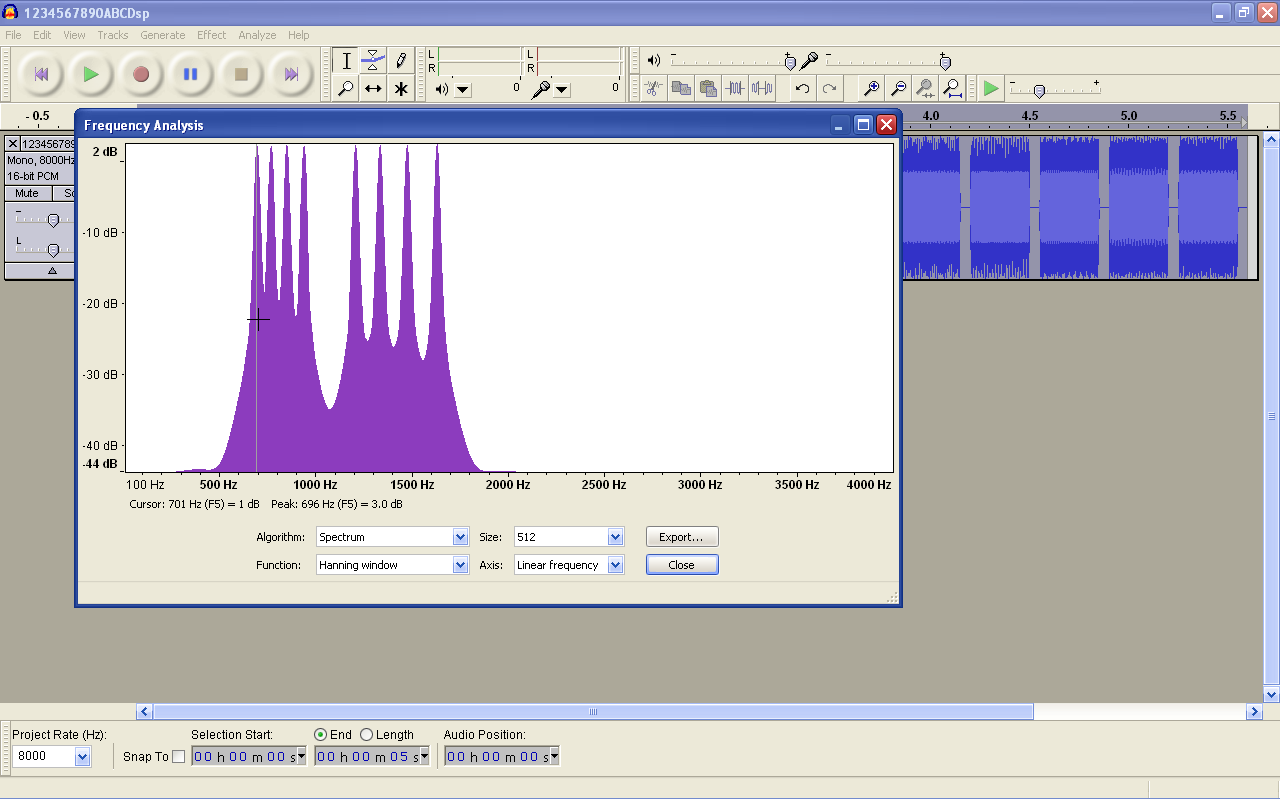

• Installer le logiciel puis ouvez-le. Cliquez sur File>Open... et parcourez votre disque dur à la recherche du fichier sonore. Vous pouvez générer un silence avec la fonction Generate>Silence... Pour l'analyse spectrale selectionnez tout le signal (Edit>Select...>All ou Ctrl+A) puis cliquez sur Analyse>Plot Spectrum. Vous obtenez la fenêtre suivante (cliquez dessus pour zoomer) :

Plusieurs options sont disponibles notament le choix de la fenêtre de traitement du signal. En parcourant le graphique avec la souris on peut trouver les fréquences associées aux pics.

• Télécharger le logiciel Sonogram à partir du site : http://sourceforge.net/projects/sonogram

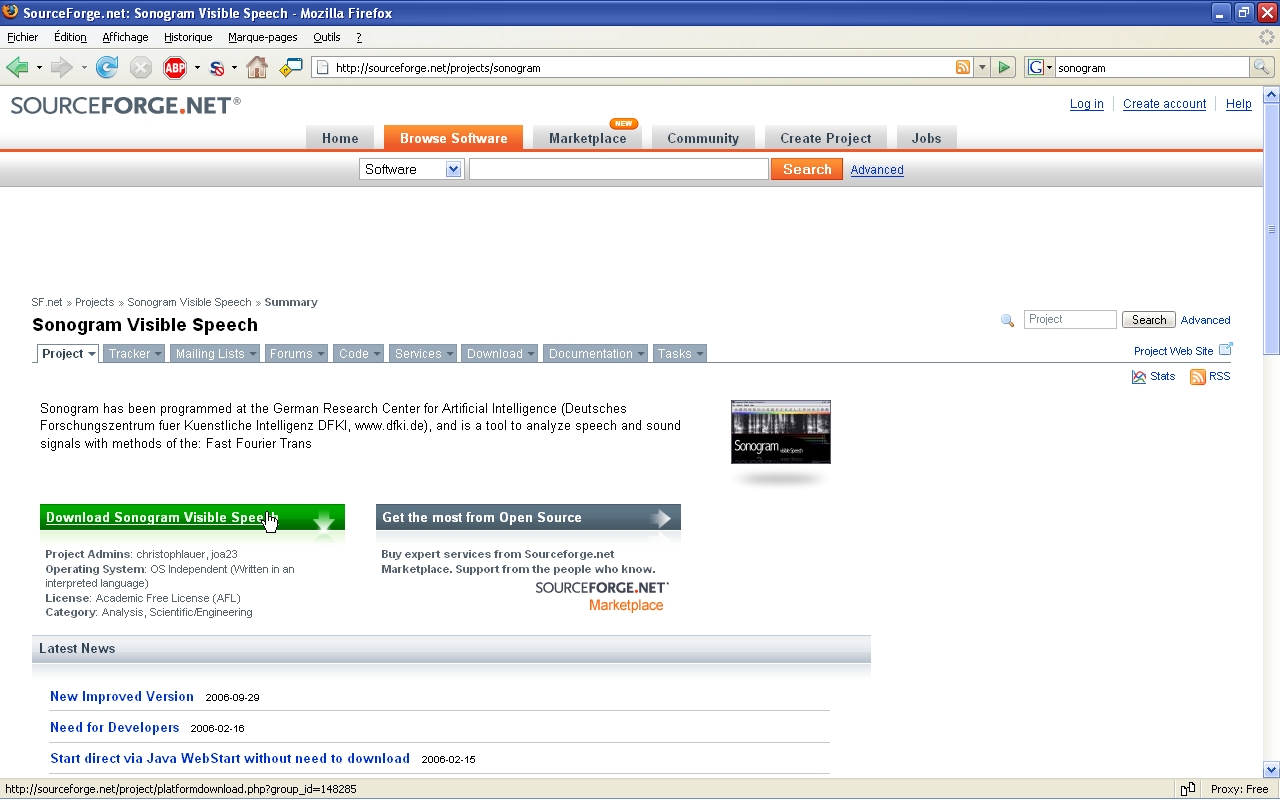

  ou télécharger directement la version 2.80 (Windows) - Copie d'écran
  N.B. : Le logiciel nécessite un interpréteur JAVA souvent pré-installé. Si ce n'est pas le cas, téléchargez la dernière version sur http://www.java.com/fr/download/index.jsp

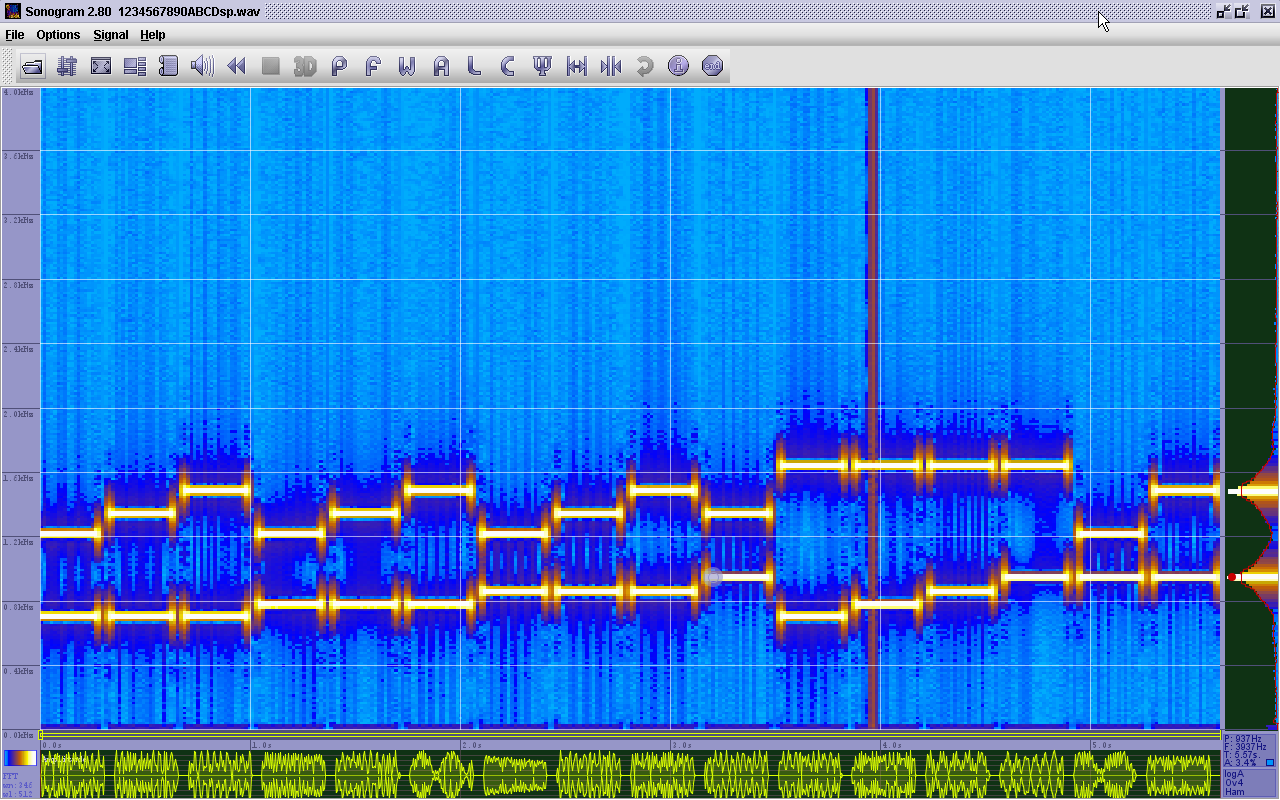

• Pour utiliser le logiciel, décompresser le dossier de l'archive .zip que vous venez de télécharger sur votre disque dur (à l'aide de 7-Zip par exemple si vous n'avez pas de logiciel de décompression) puis double-cliquez sur le fichier "Sonogram.bat". Une fois ouvert (si un message d'erreur apparait au démarrage ce n'est pas grave !) cliquez sur File>Open local Media File et parcourez votre disque dur à la recherche du fichier sonore. Vous obtenez la fenêtre suivante (cliquez dessus pour zoomer) :

Comme avec le logiciel précedent plusieurs options sont disponibles dans le menu du même nom. On remarque alors que chaque tonalité est composée d'un signal à deux composantes. Le tableau 4*4 demandé dans le TP peut être réalisé (et vérifié sur Wikipedia).
